本章节我们介绍的通过西门子1200PLC来控制V20变频器正反转启动与模拟量调节速度

物料清单：

西门子1214PLC

西门子V20变频器

一、硬件接线

模拟量输出部分对应0M、0。

0M—对应变频器0V，0对应变频器AI1

输入输出部分变频器DI1，DI2对应

二、变频器参数设置

可先将V20进行恢复出厂设置：

P0010设置为30；

P0970设置为21。

P0003设置为3（进入专家模式）

P304-311对电机参数进行设置（电压、电流、功率、转速）

下面设置：

P0700=2（以端子为命令源）

P0700=1（正转，对应接线端DI1）

P0702=2（反转，对应接线端DI2）

P0756=3（模拟量输入类型，单极性电流输入带监控功能

0至20mA））

P1000=2（模拟量为速度设定值）

参考V20手册

三、程序编写

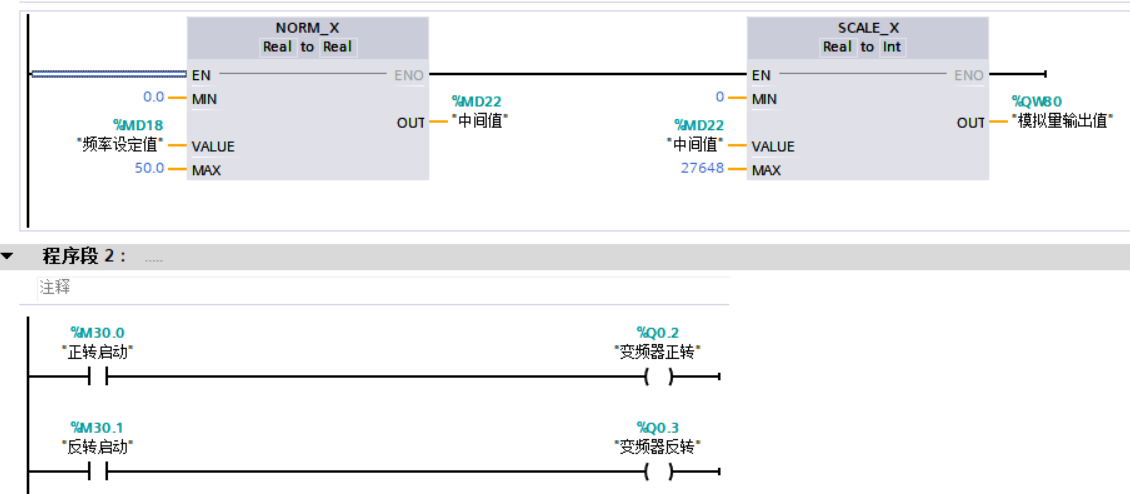

和分别控制电动机的正转和反转。

MD18是频率设定值，0-50hz.

以上内容仅供参考
