圈子萎缩，需要执着。几个月过去了，有坛友较为科学全面的提出了小空间声学调试验收的参考规范，就如同N多年前我们是唯一坚持每个案例发实测指标一样，现在依然我们是作为商家唯一支持和响应的，推动的太少，也不是好事；

关于小空间声学有各种各样管中窥豹，以偏概全的偏方。引用哈曼Floyd的话来说：

[flash];v=20161117vid=w08791jqgn3auto=1[/flash]

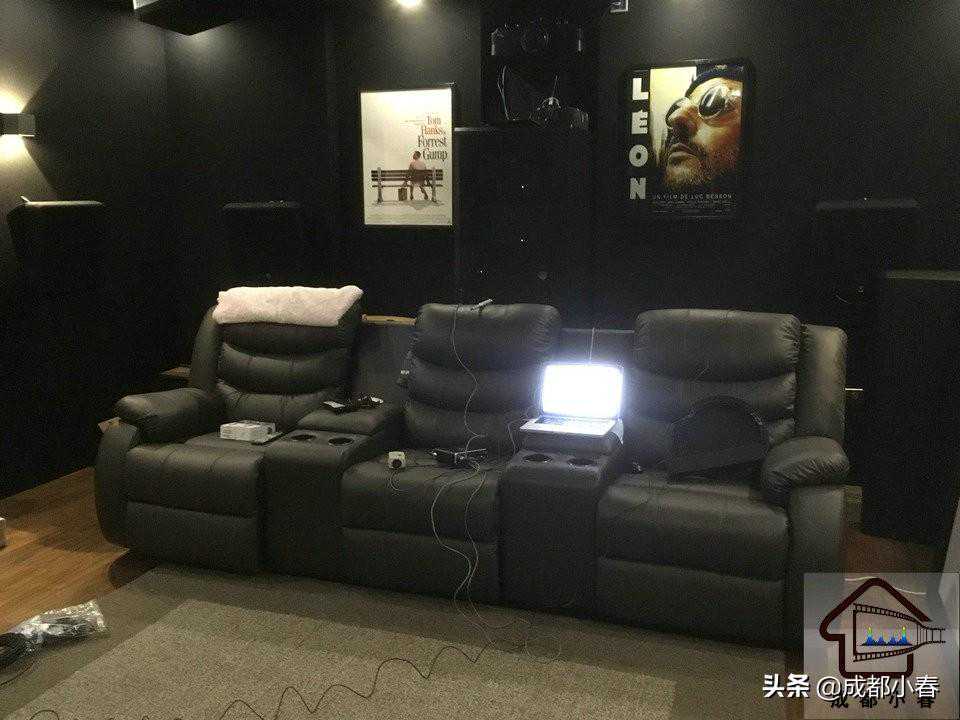

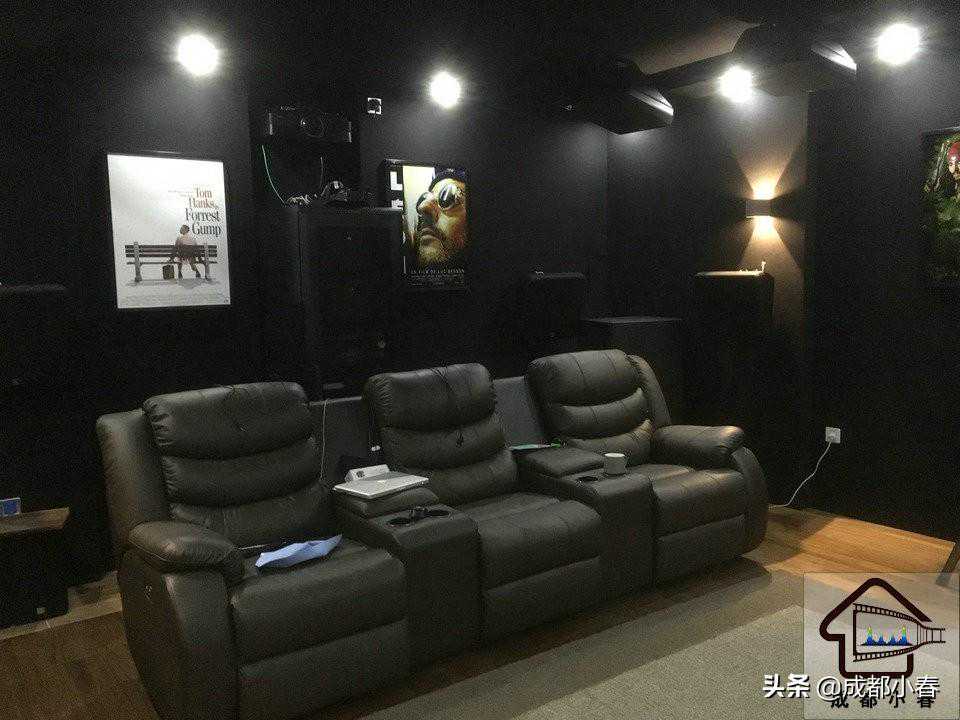

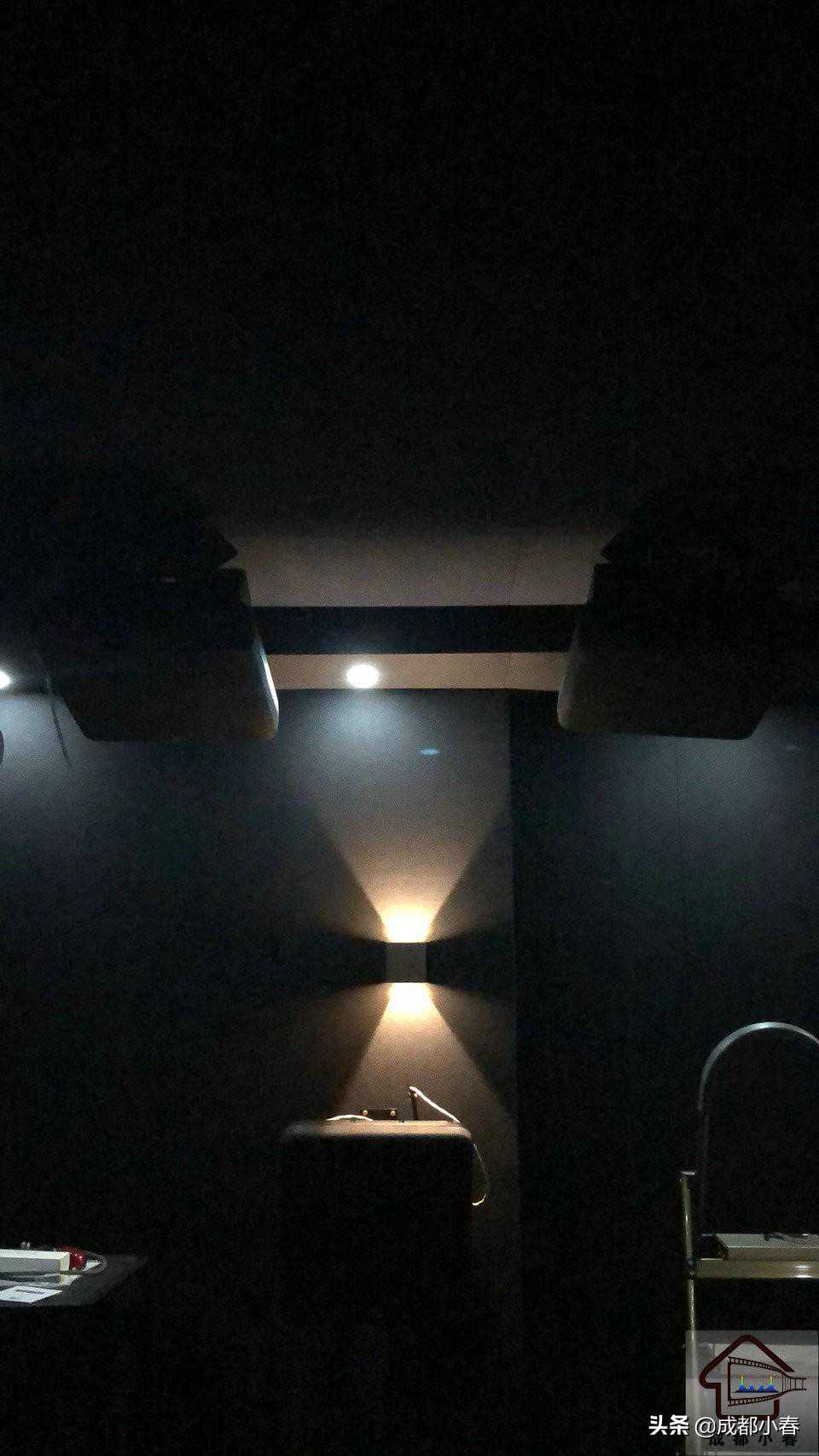

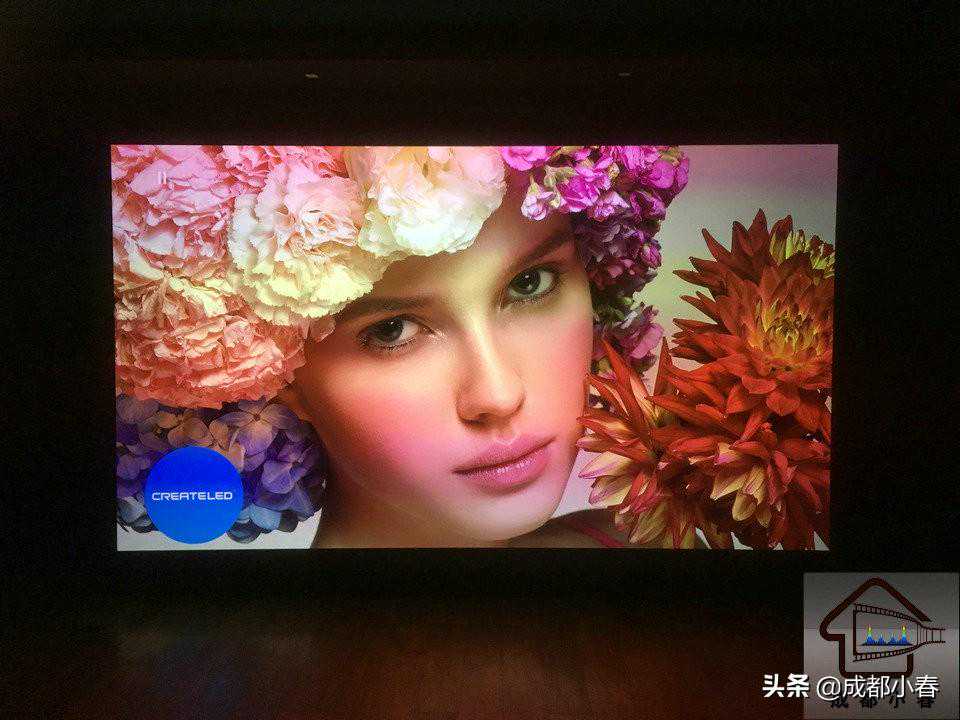

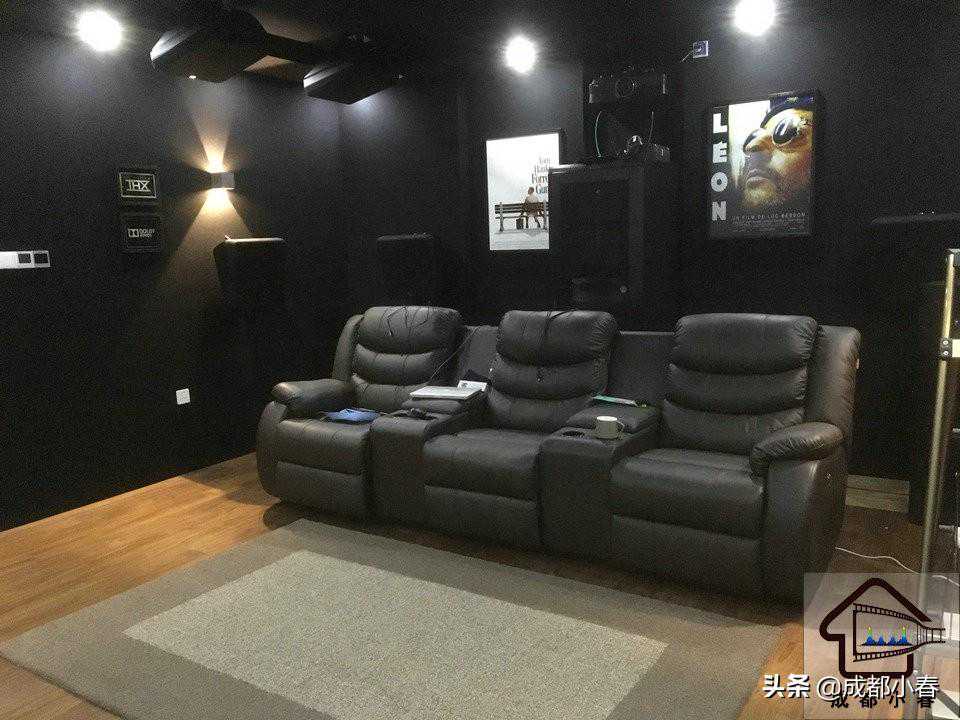

全黑风格才是影院最漂亮的风格，画面出了该出的东西，才是最美好的颜色；苹果SE拍，凑合看吧。。








局部设备照片：

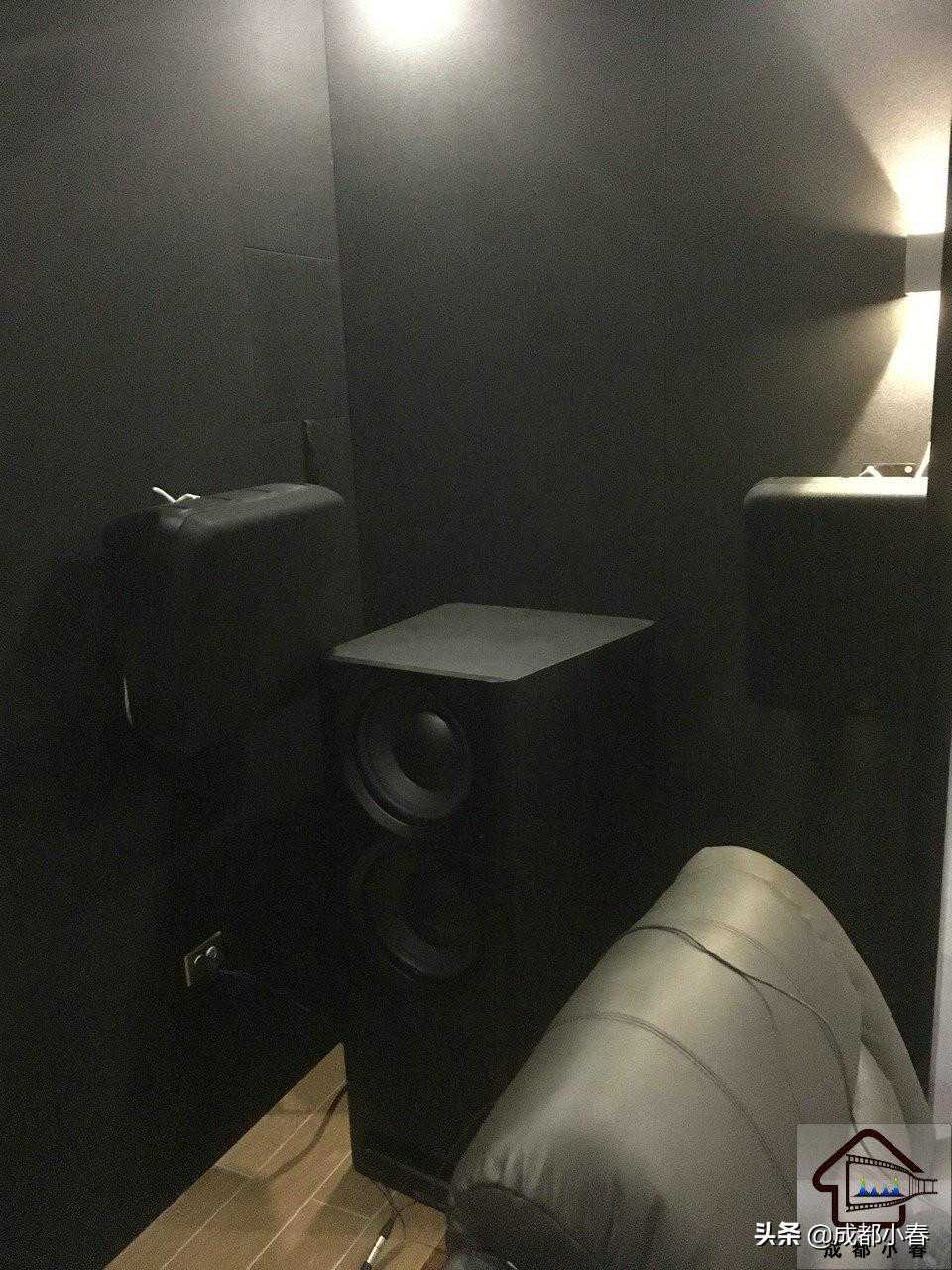

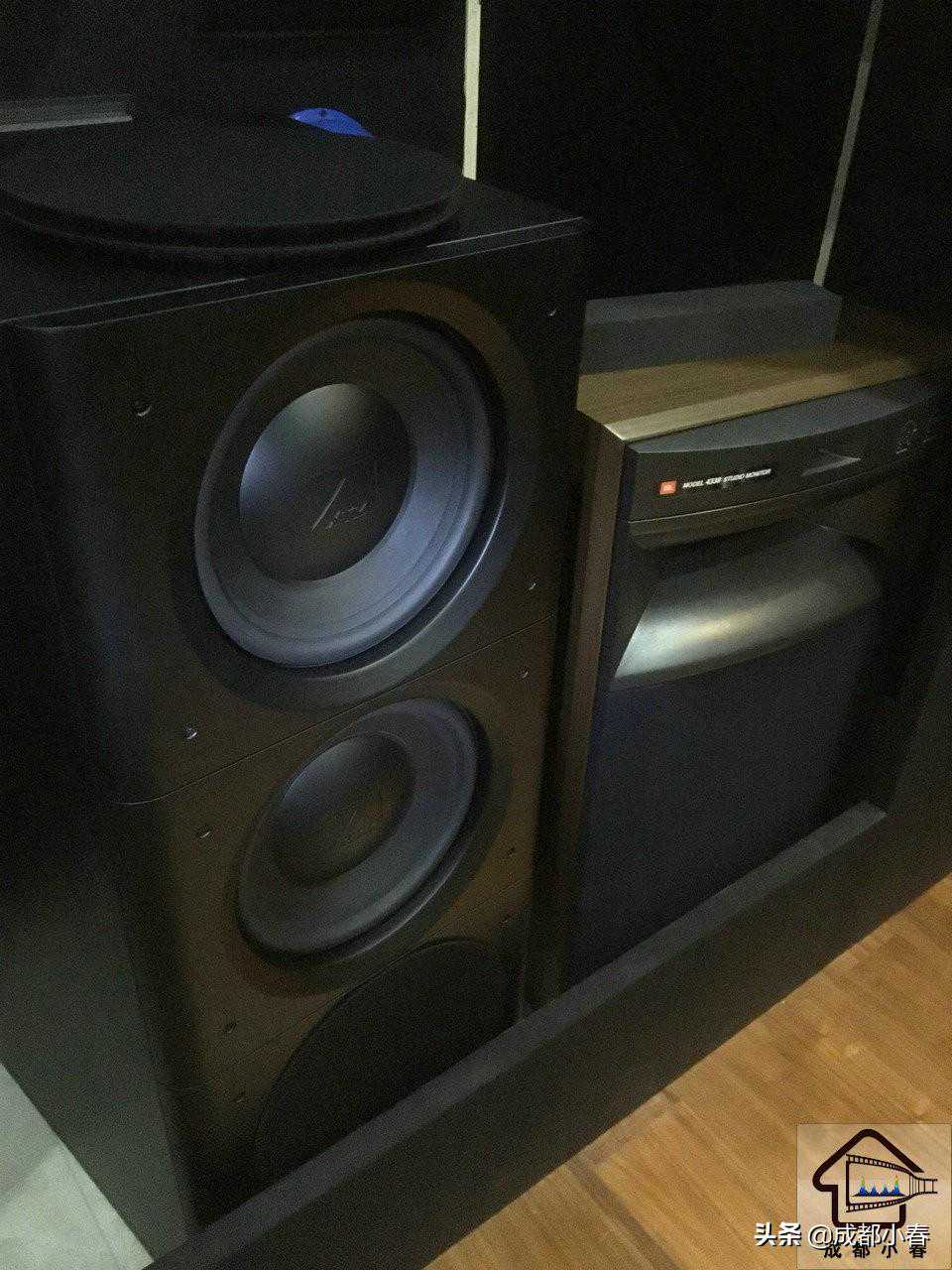

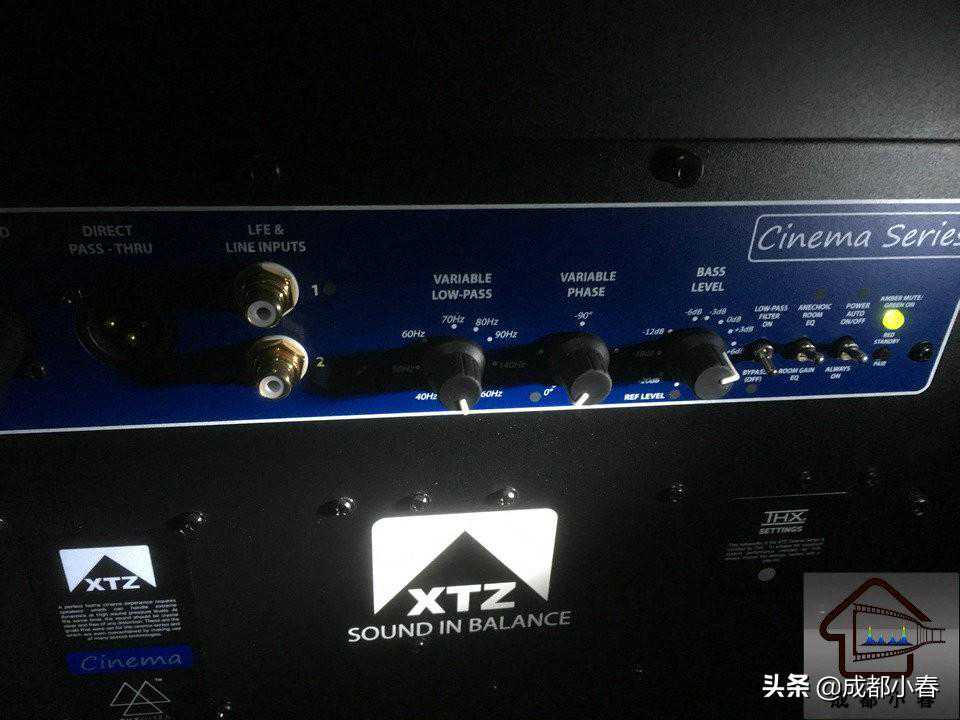

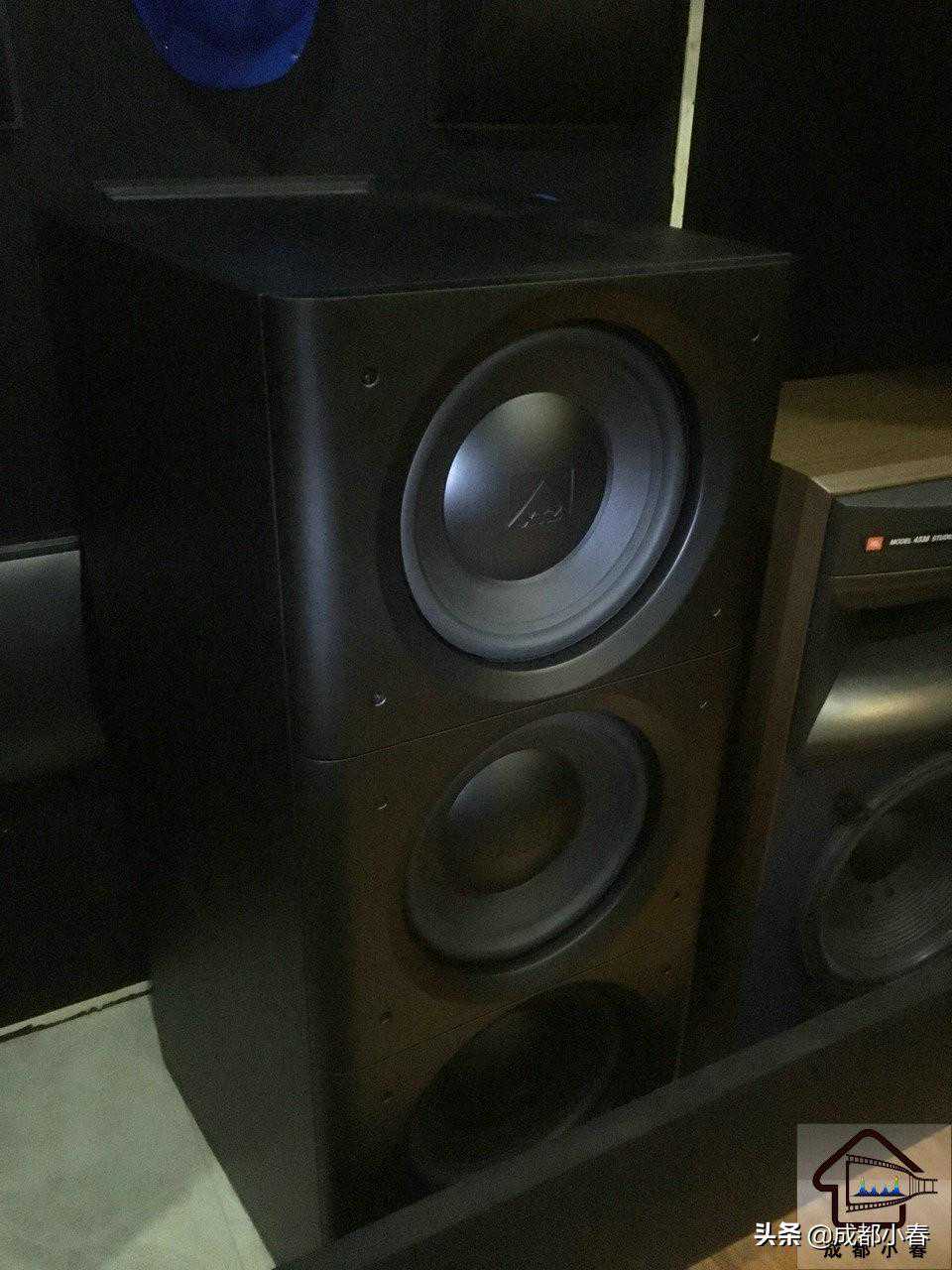

右后角3X12炮，JBL8340A环绕

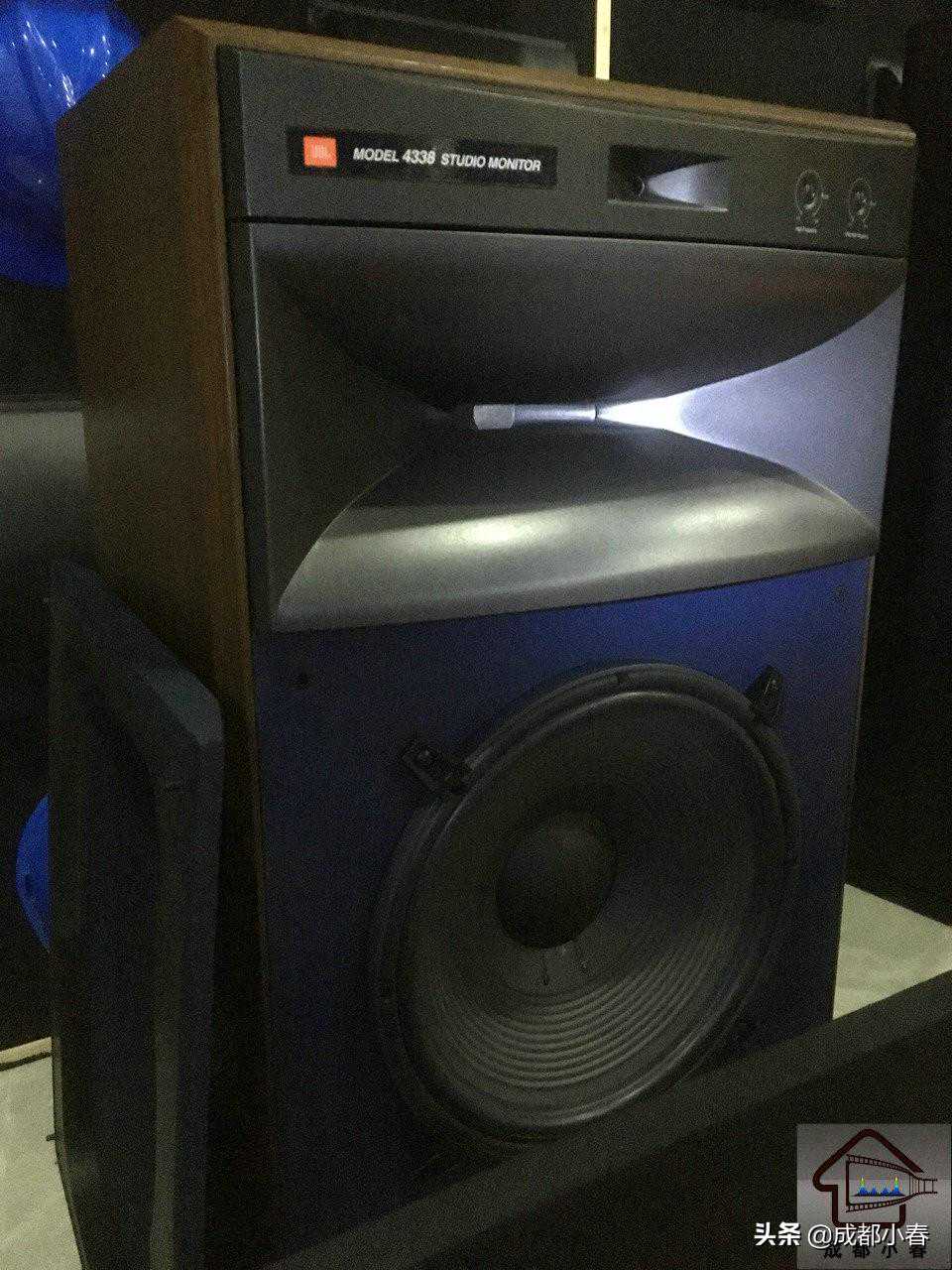

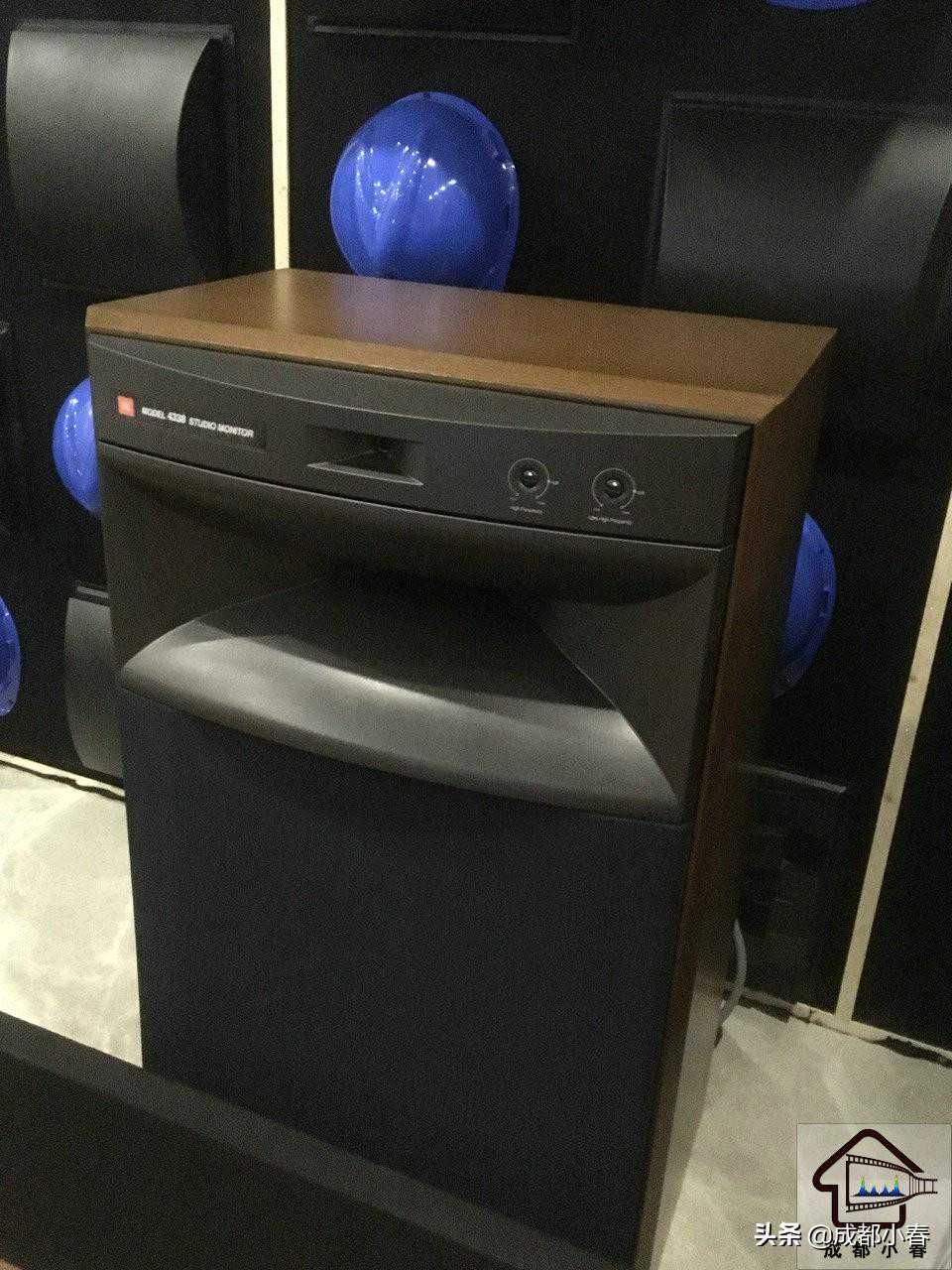

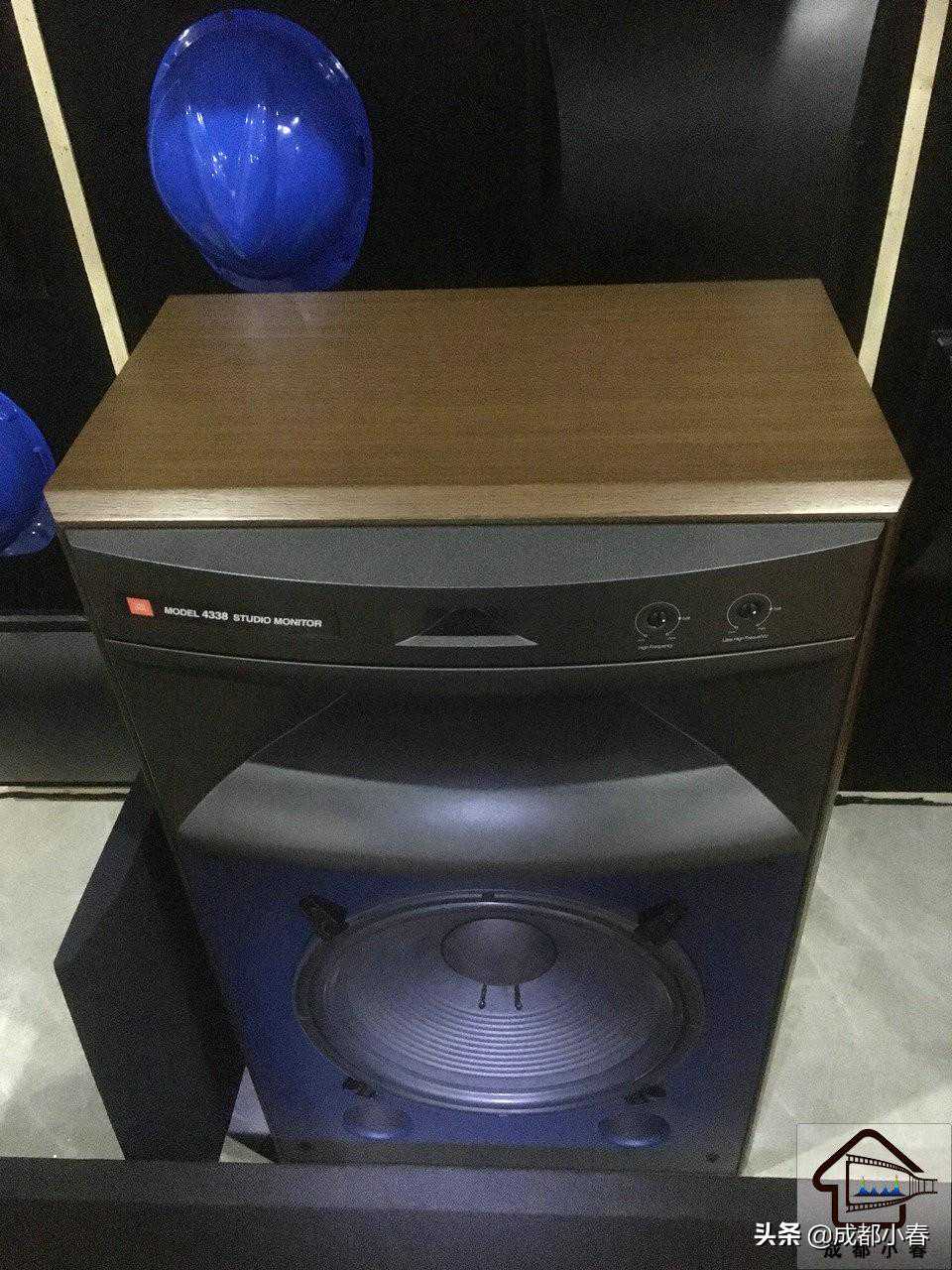

前三JBL老库存4338，15寸大口径无源监*听；


前右炮和JBL4338

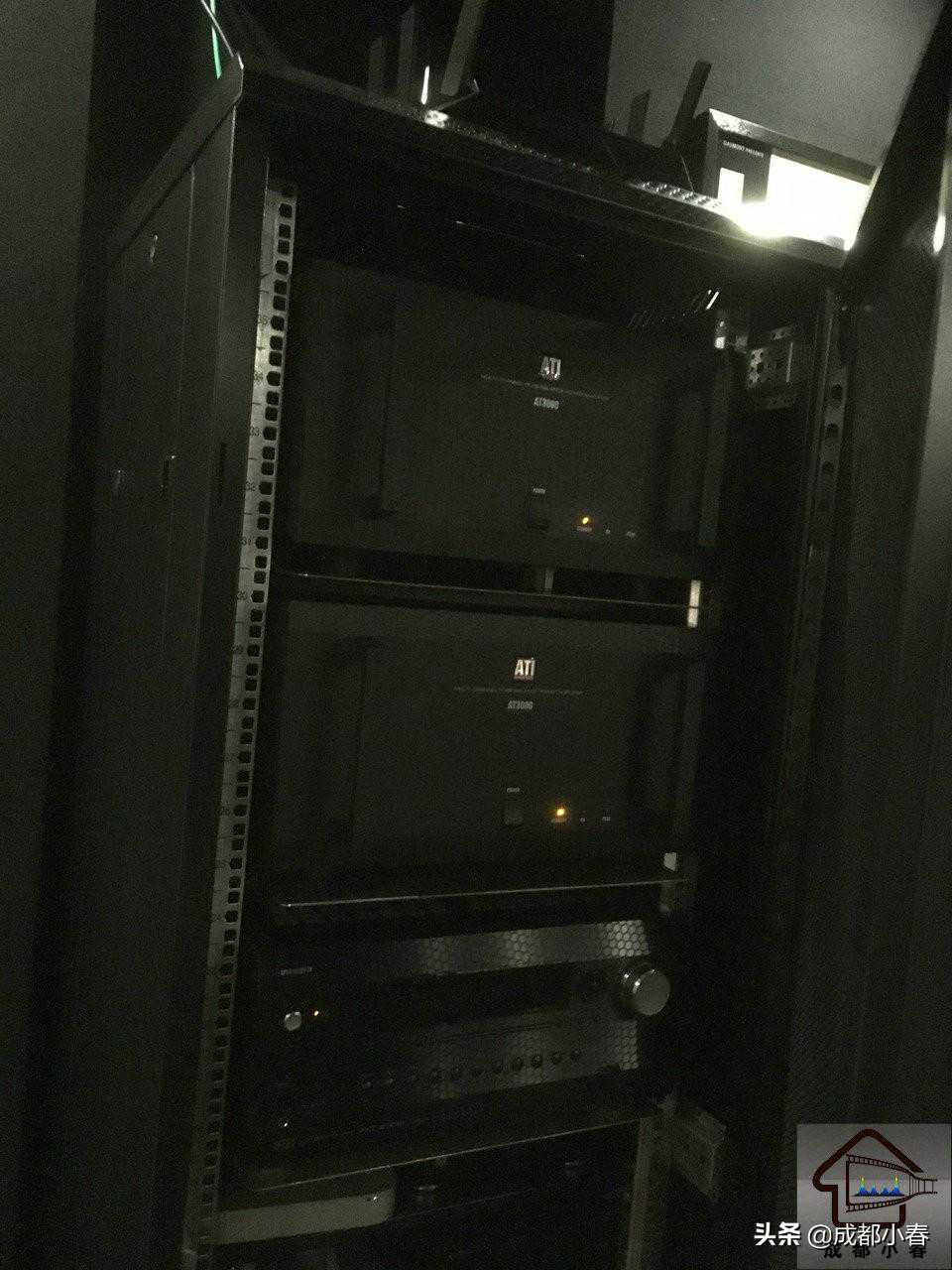

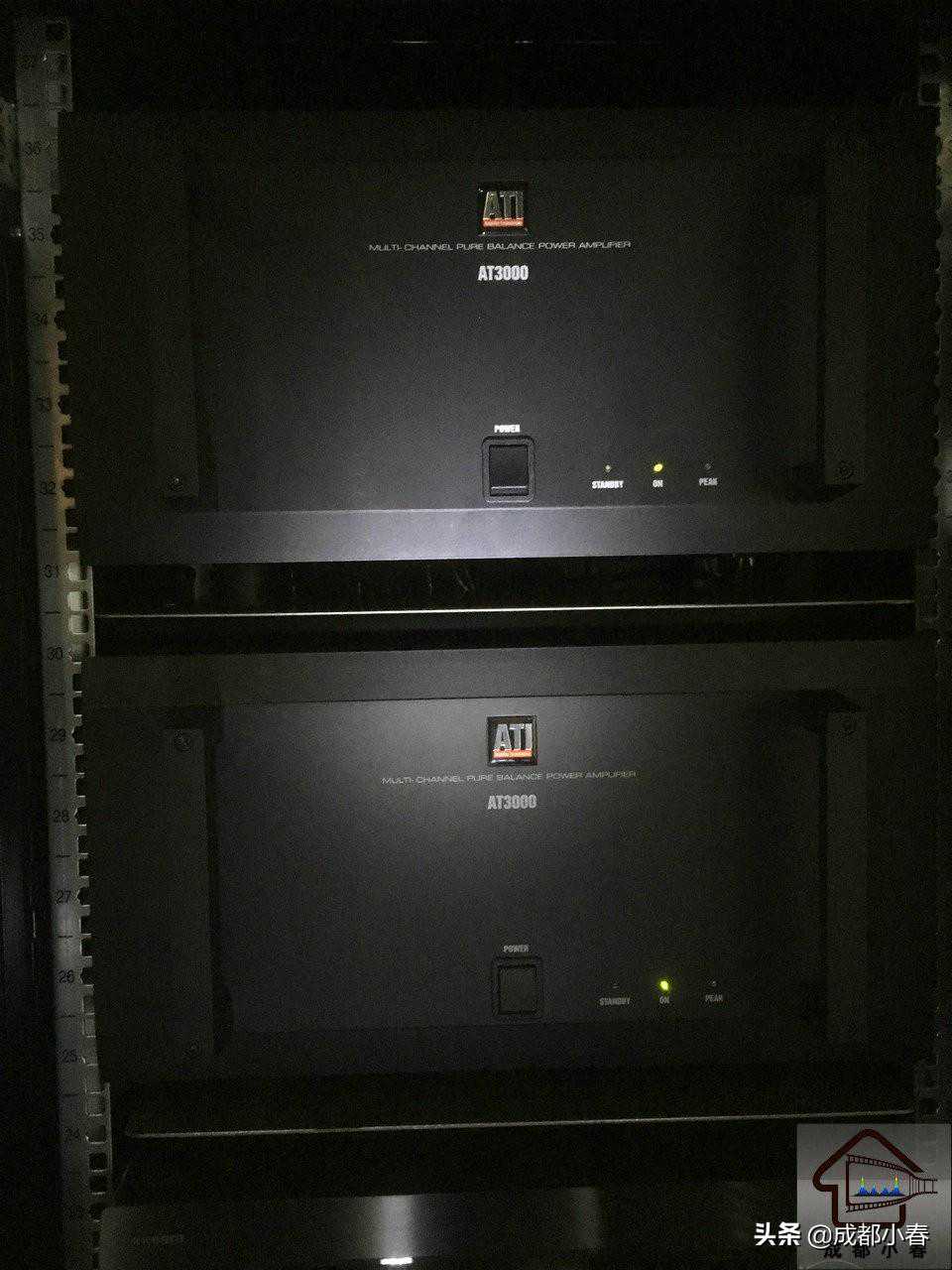

后级ATIAT3000

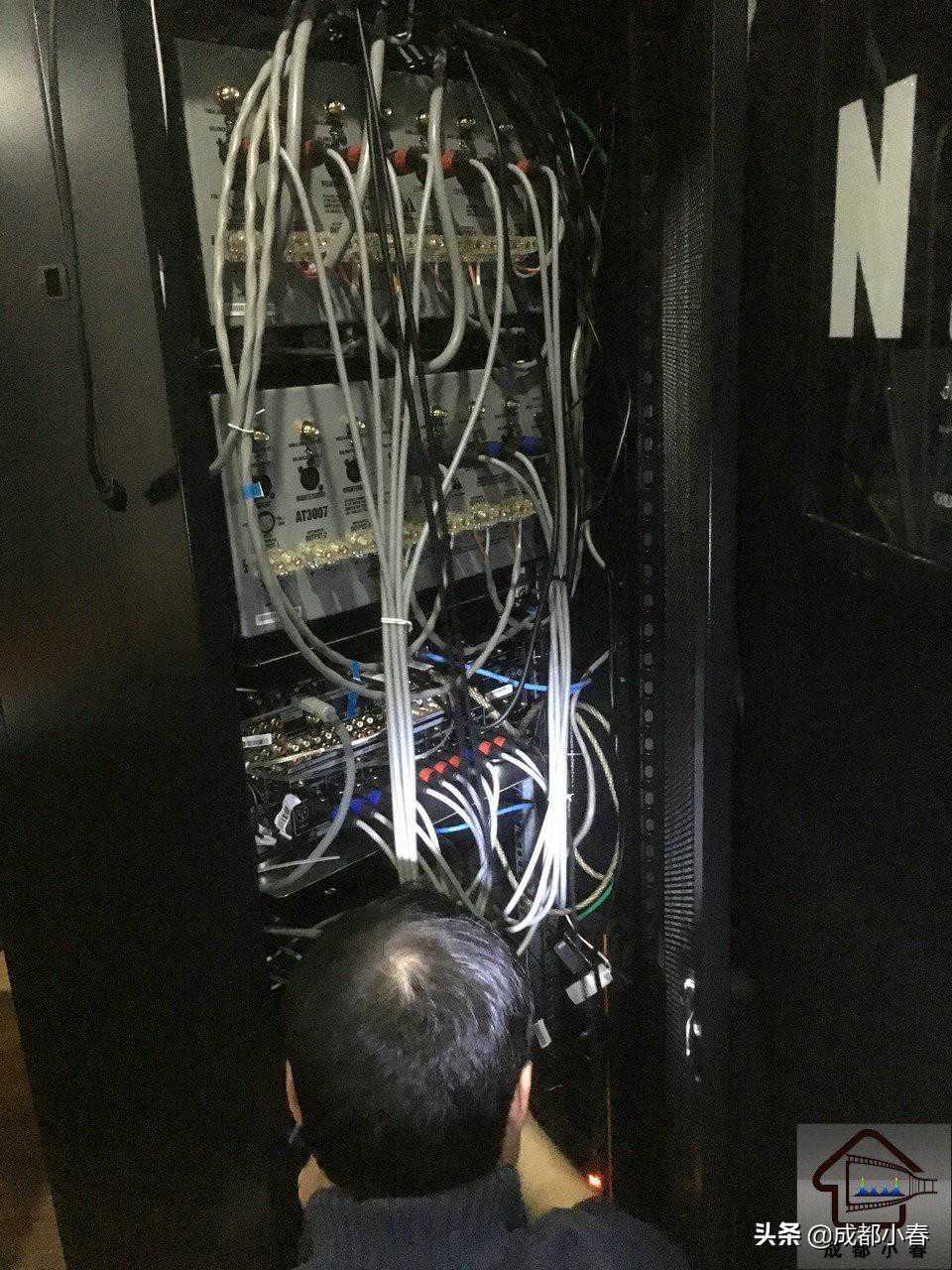

这个坛友本身就是经营电子元件，所以接线都亲自搞；



6个顶声道的设计线路预留；


照片看完，进入工程声学数据篇：

在万千发烧友的期待下，终于有论坛烧友整理出了一个我们认为值得参考和讨论的私家影院声学调试验收参考标准，反正我们多年也是一直在坚持按标准走正道，所以新参考规范出来，我们会坚持全力支持标准落地（目前也是唯一支持的商家）。

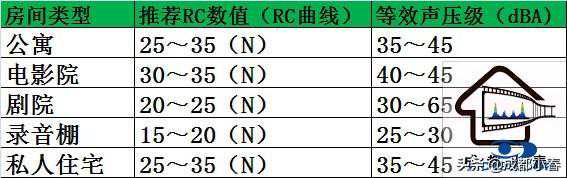

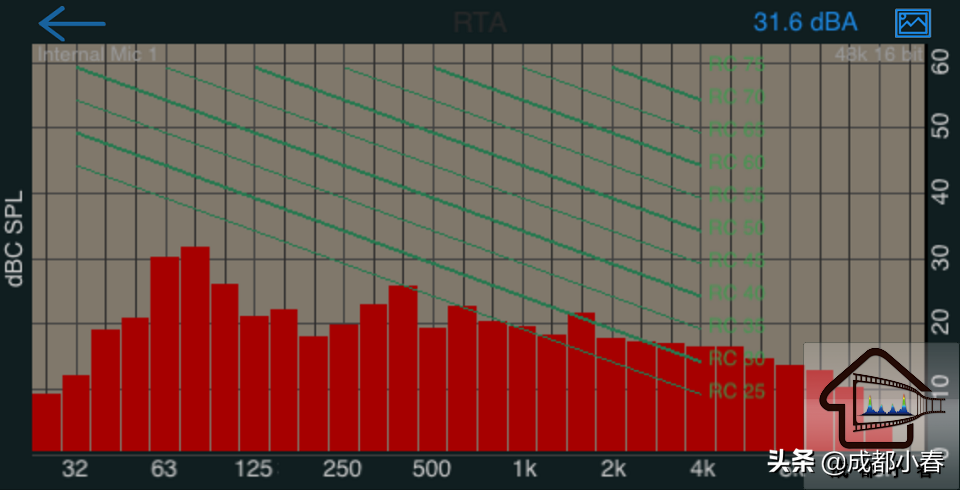

第一项：噪音大概为RC35吧

机柜放置于正后方，整个全宅的监控POE交换机也在这里；噪音还可以接受；

高频10DB，低频最高约32DB；

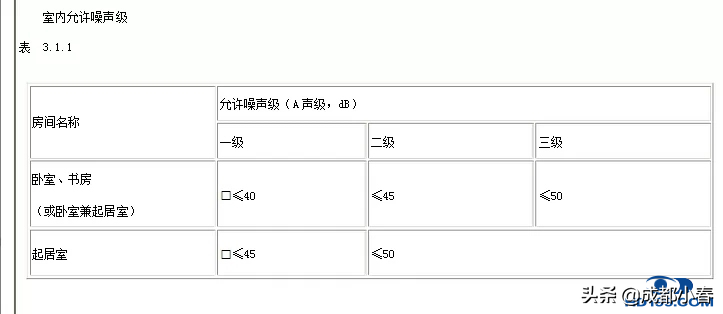

按中华人民共和国国家标准民用建筑隔声设计规范来，比较安静，应该评级为1级：

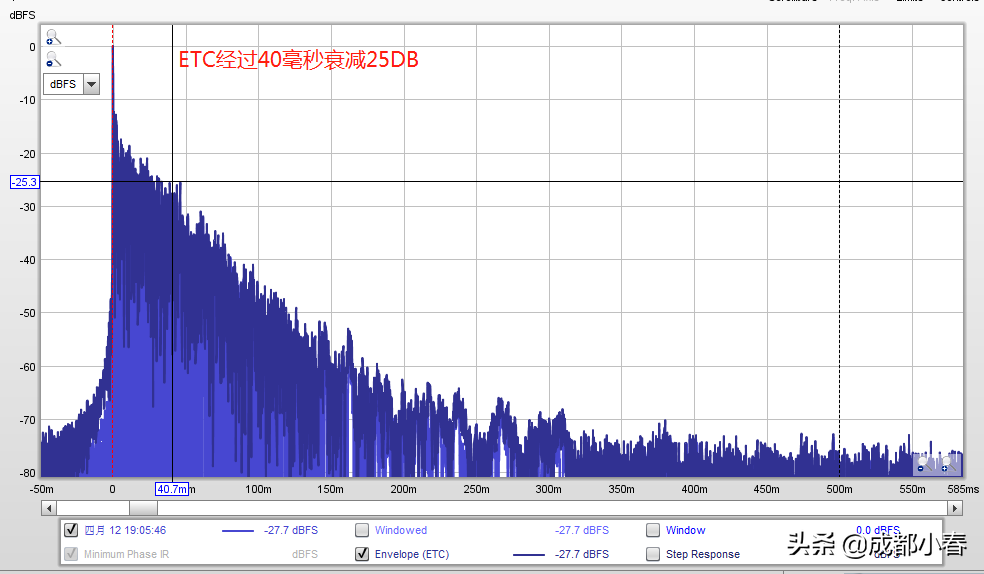

第二项：早期反射声——能量时间曲线ETC消散图

40毫秒衰减25DB以上，曲线总体下滑，密度均匀。


第三项：低频衰减时间

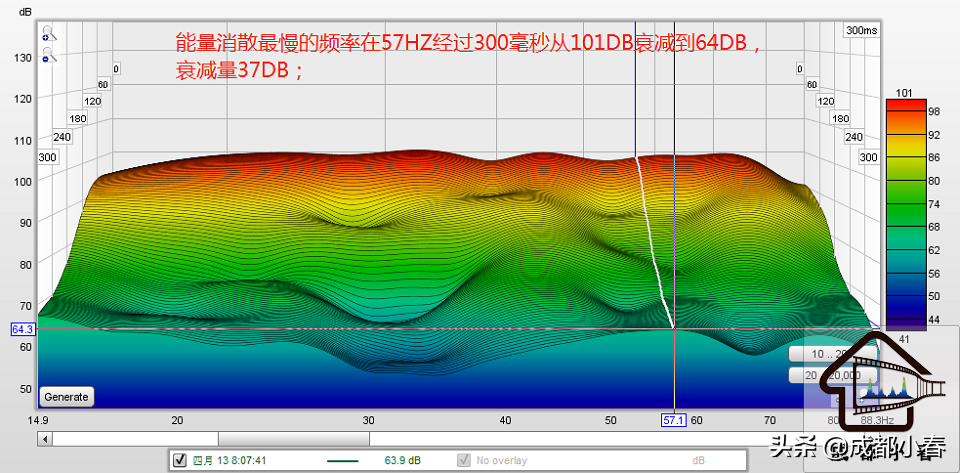

本空间实测：能量消散最慢的频率在57HZ经过300毫秒从101DB衰减到64DB，衰减量37DB；空间设计为纯AV用途，超低频消散速度控制得略快；

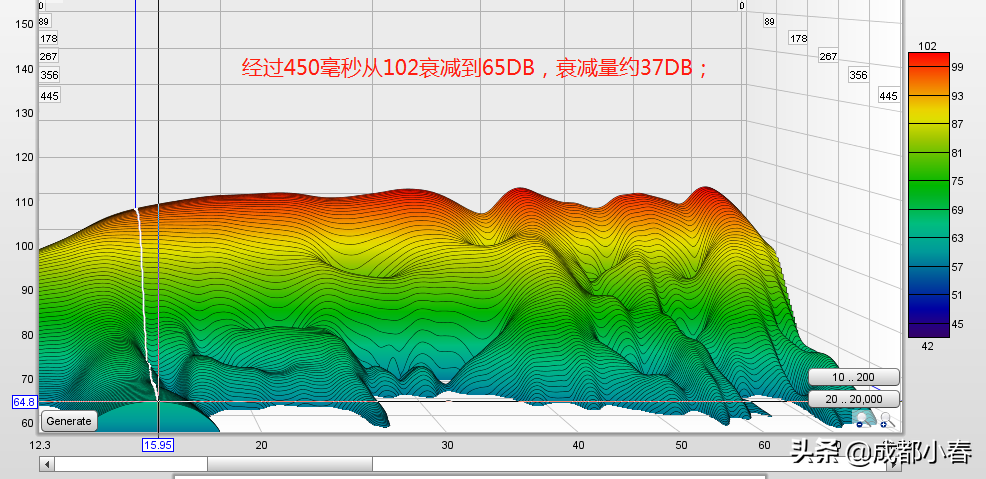

补充450毫秒的瀑布时域衰减图：

消散最慢的点在16HZ经过450毫秒从102DB衰减到65DB，衰减量约37DB；


因为有对70HZ作PEQ干预，所以也放上干预前后的瀑布时域图；

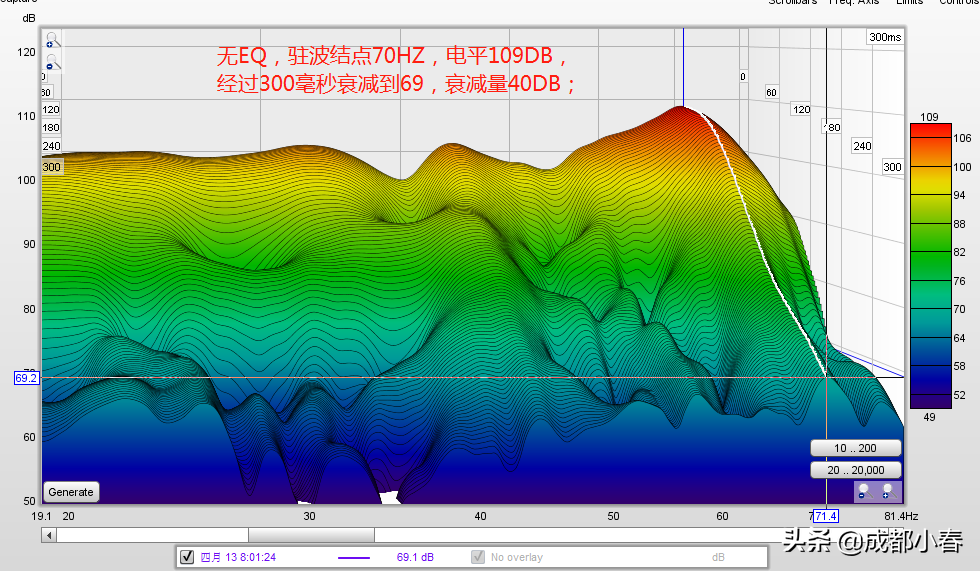

无EQ，驻波结点70HZ，电平109DB；经过300毫秒衰减到69DB，衰减量约40DB；

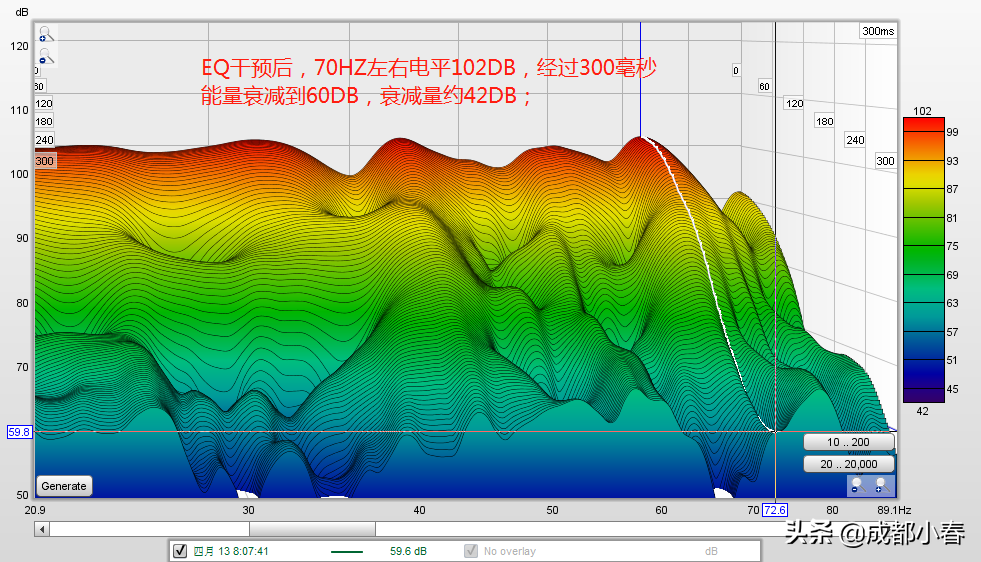

EQ干预后，70HZ左右电平102DB，经过300毫秒，能量衰减到60DB，衰减量约42DB；


比例一般般，高度方向的一次驻波叠加长度方向的二次驻波！


第四项：中高频衰减时间

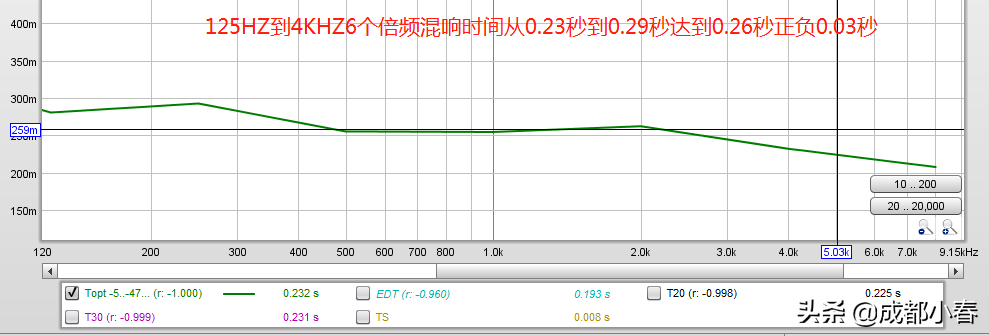

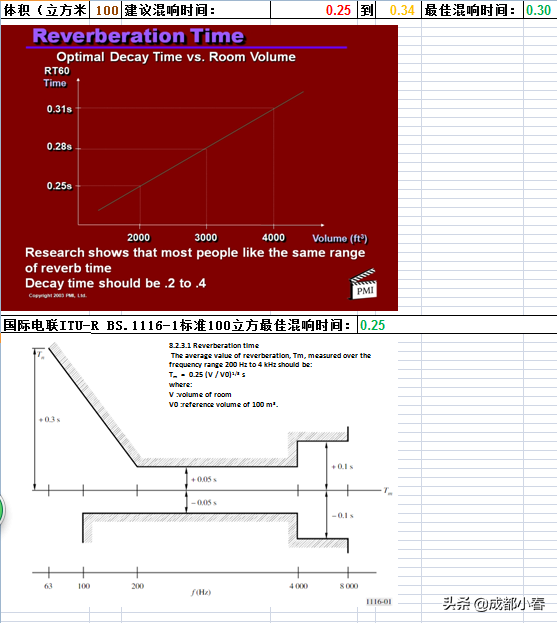

取125HZ到4KHZ的国际6个倍频混响时间0.23秒到0.29秒达到0.26秒正负0.03秒；

（高于坛友推崇的国外公司从250HZ到4KHZ的中高频5个倍频段混响时间标准，我们多一个125HZ低频段混响时间标准，贴合国家CMA认证机构检测的标准）



第五项：全频响应

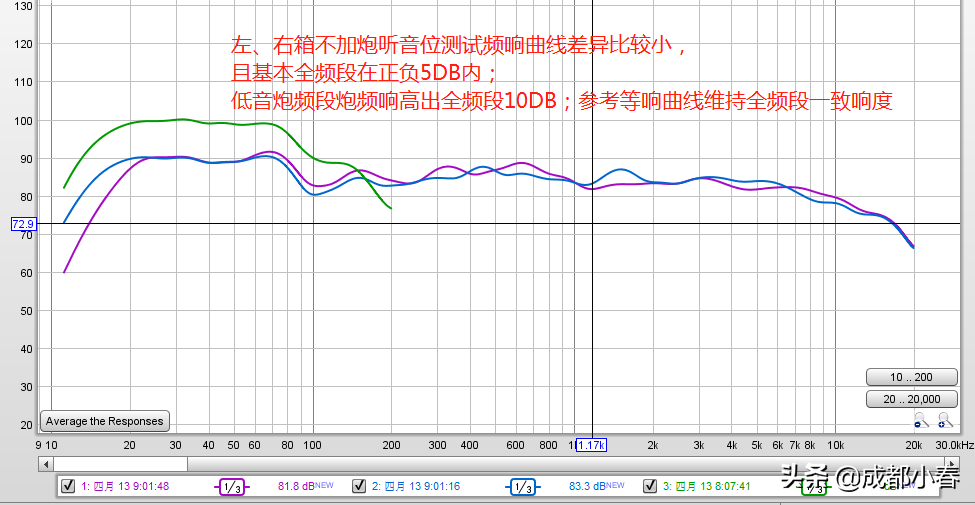

左、右箱不加炮听音位测试频响曲线差异比较小，且基本全频段在正负5DB内；低音炮频段频响高出全频段10DB，参考等响曲线维持使用者日常使用音量下的全频段响度一致；

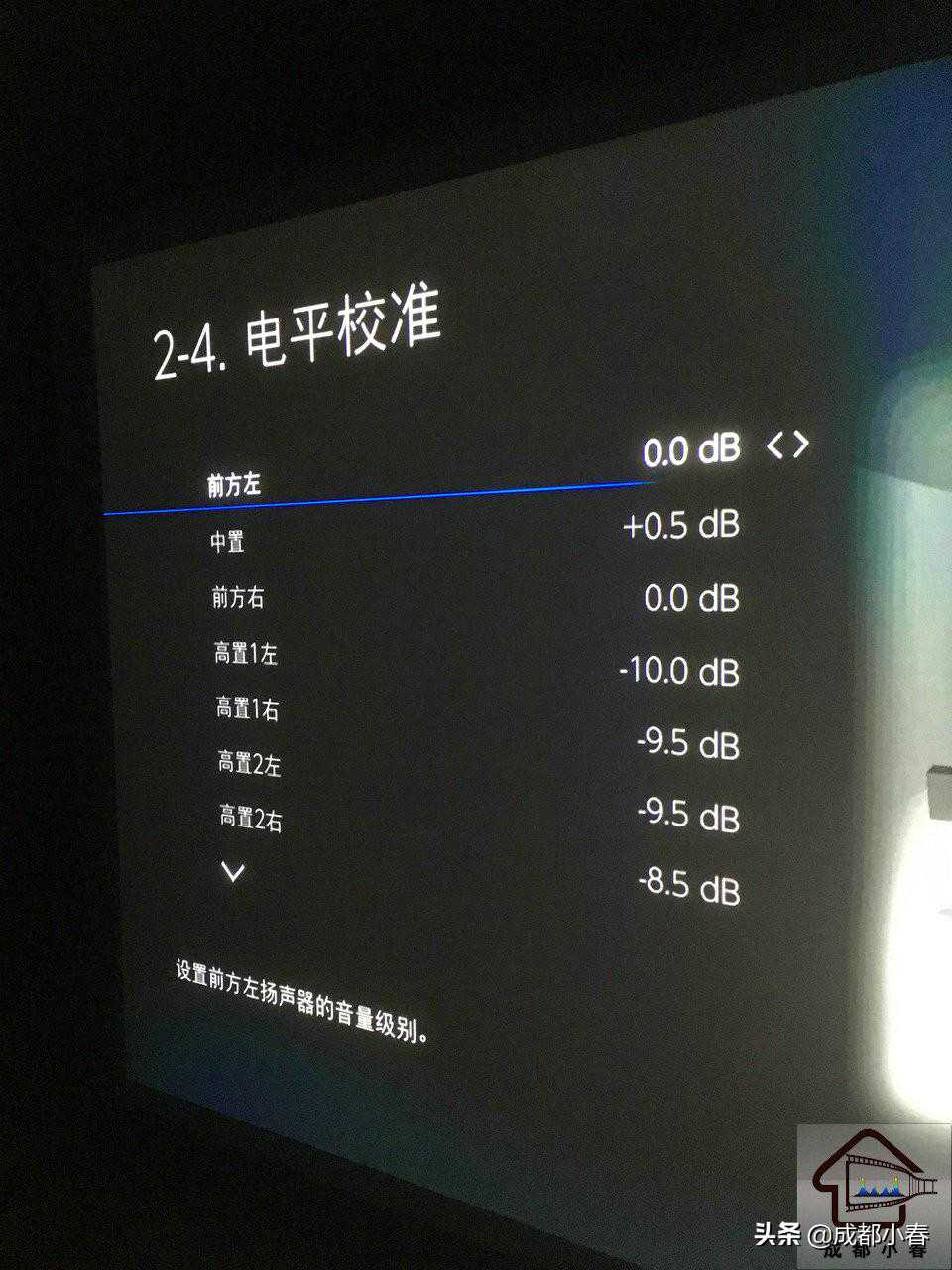

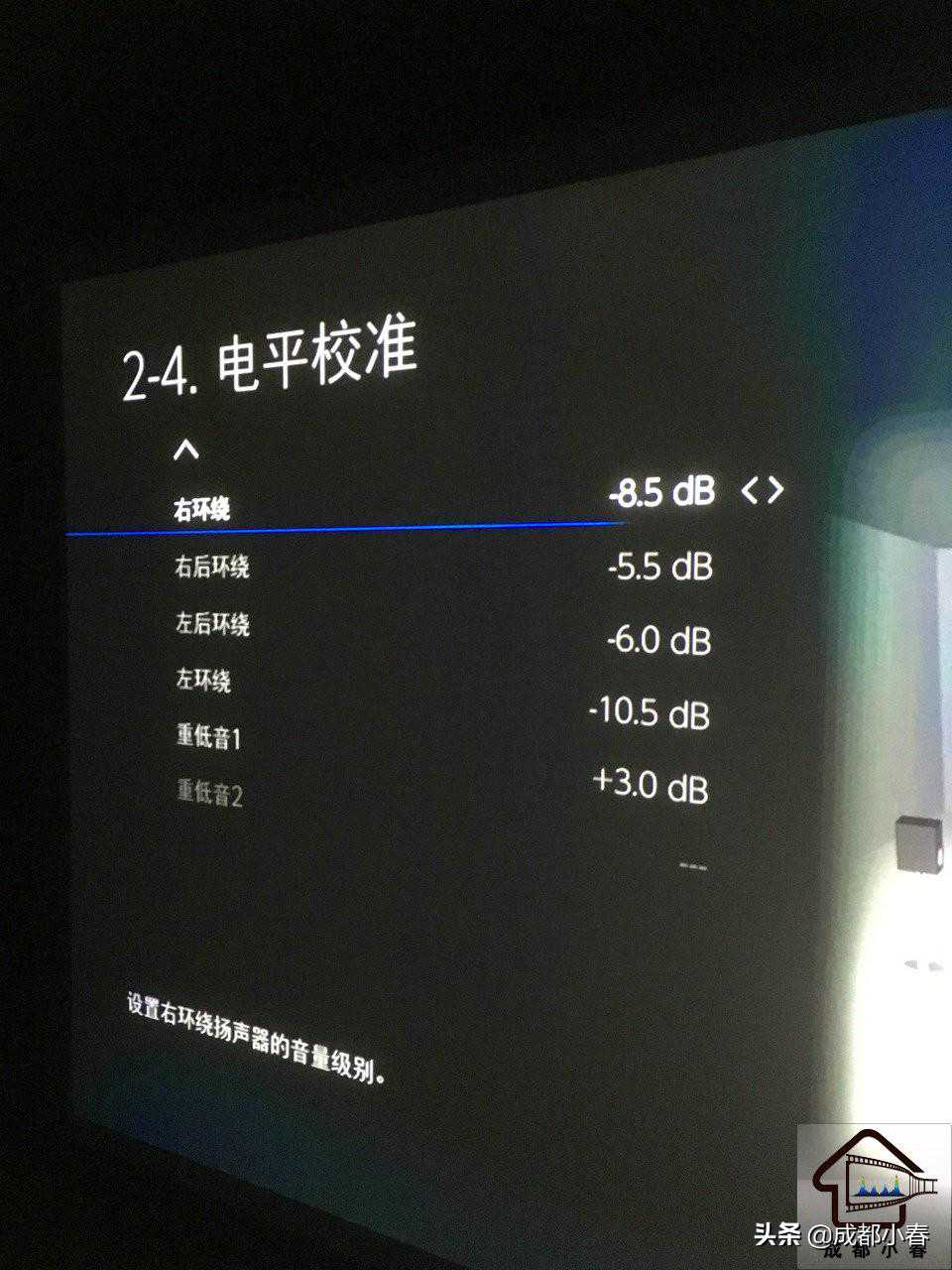

第六项：各声道电平

因为前三为15寸大口径监*听音箱，8只环绕为电影院环绕，灵敏度都比较高，我们调试采取的是以声音最小的那个声道为准，其它声道减小到一致，来避免因为单独增加某个声道电平，导致超负荷失真烧机的情况发生。

第七项：低频响应

目前能找到的最新的国际标准为ISO2969-2015，这个是电影院标准；（从标准中可以看出，影片制作也越来越变态，5HZ都做进去了）

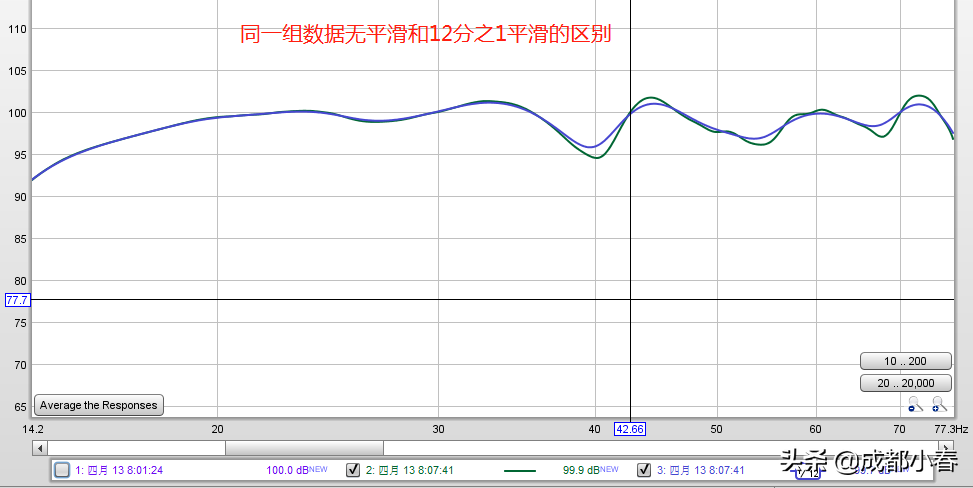

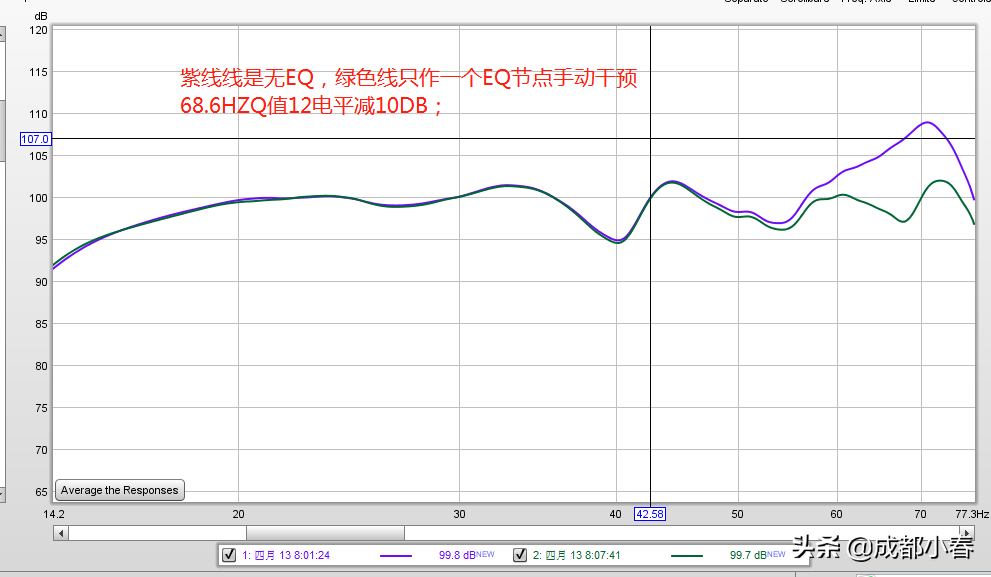

双炮对角线摆放，电平3经过功放，超低频16HZ到80HZ正负2.5DB，（EQ干预一个结点，数据为频率68.6HZ，Q值12，电平负10DB）


EQ干预前后数据：

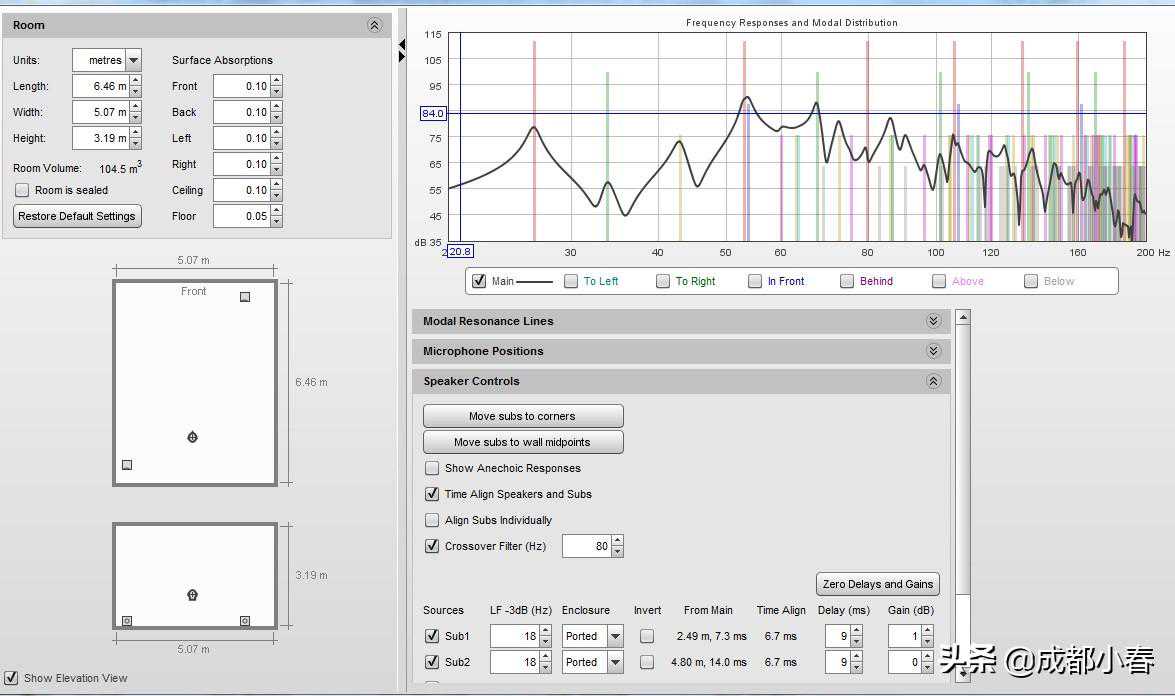

通过与软件炮位的复盘对比，可以看出，超低频的有效吸收除了明显加快了超低频在时域上持续的时间外，同时在模拟中出现的高Q值窄带宽的峰（26HZ）和谷（33HZ、36HZ）都有明显的优化变得非常平缓平坦；


吻合国际声学专家哈曼Floyd老爷子著作中的声学原理：

第八项：房间大小和构造

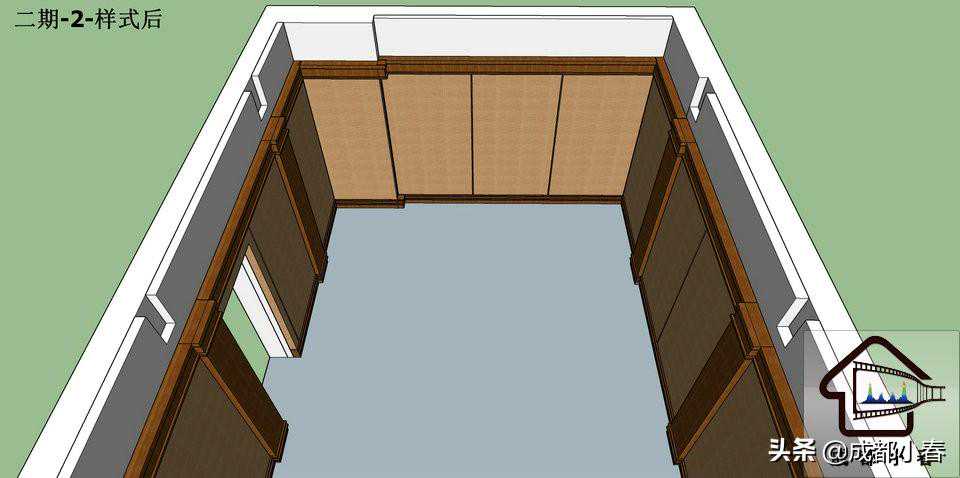

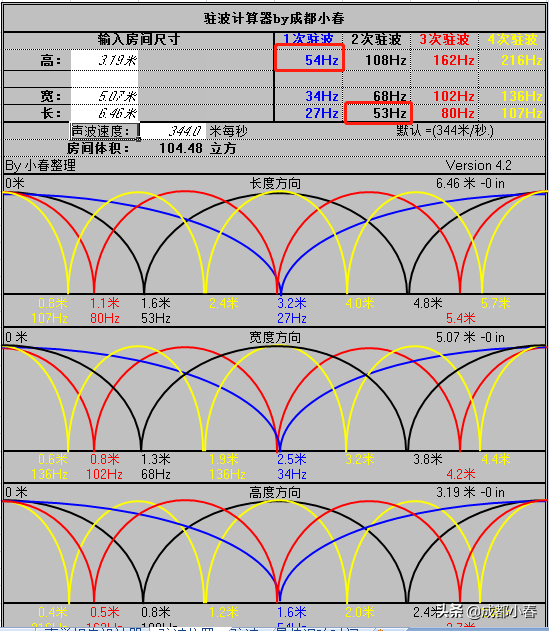

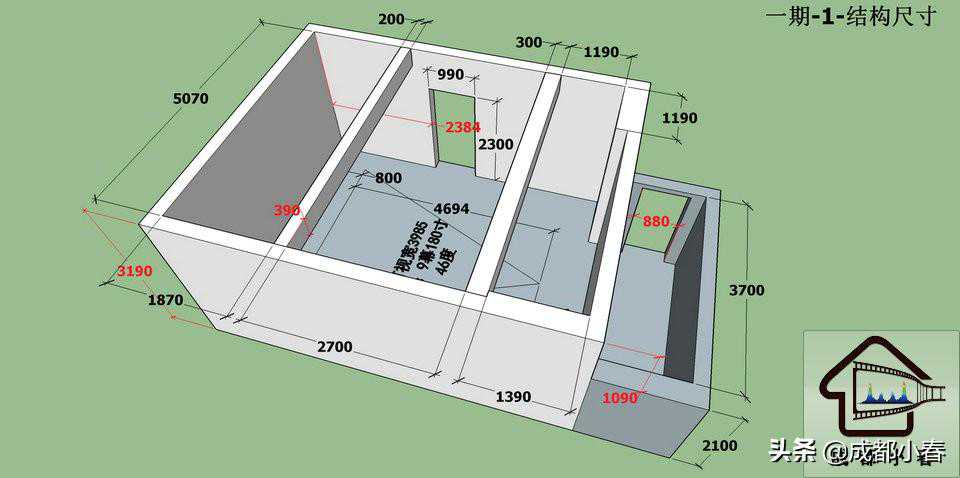

空间毛坯尺寸为6.46*5.07*3.19，有点差；（外面画的那个机房已被城管和谐）

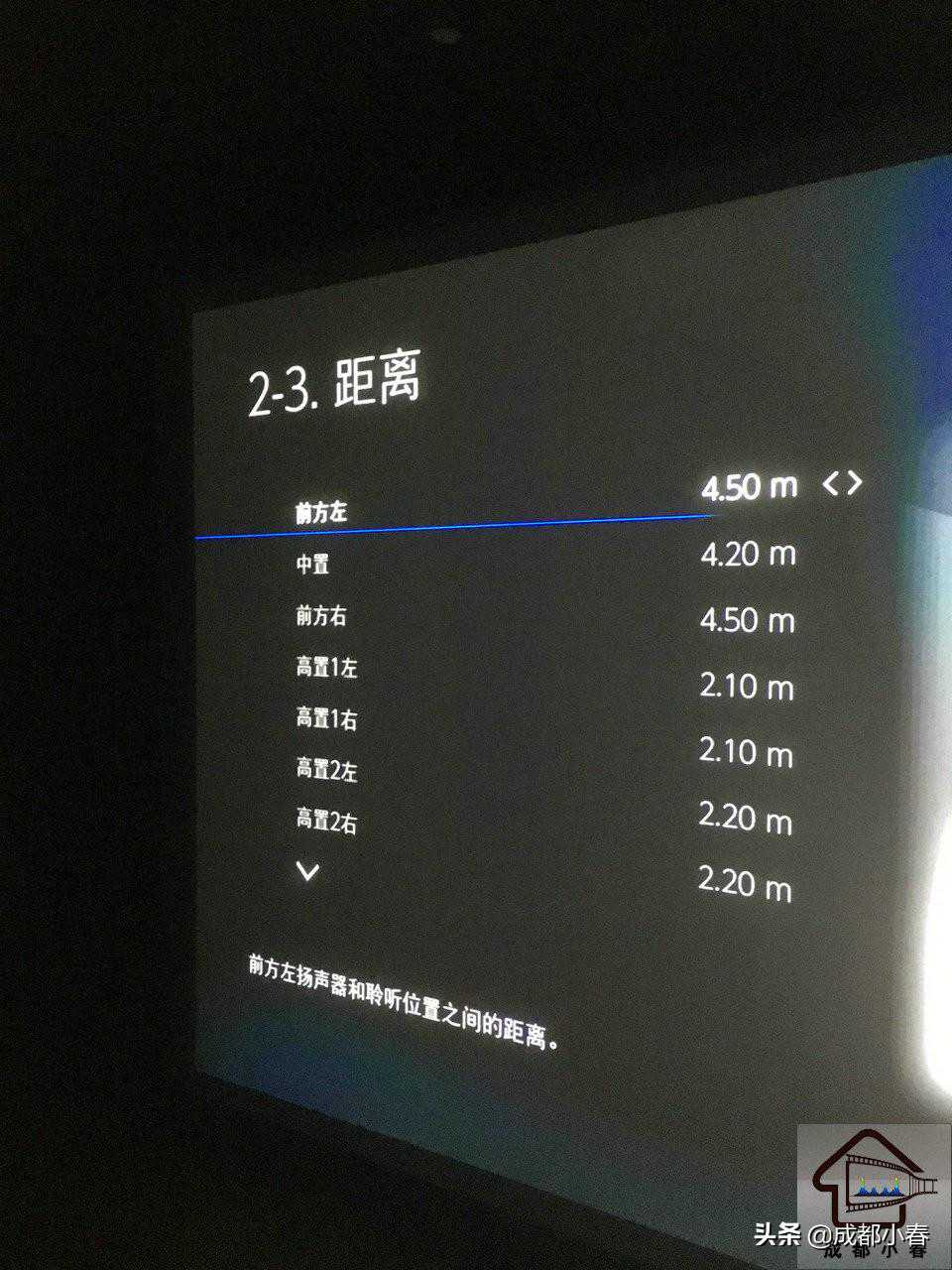

调试数据记录备忘：

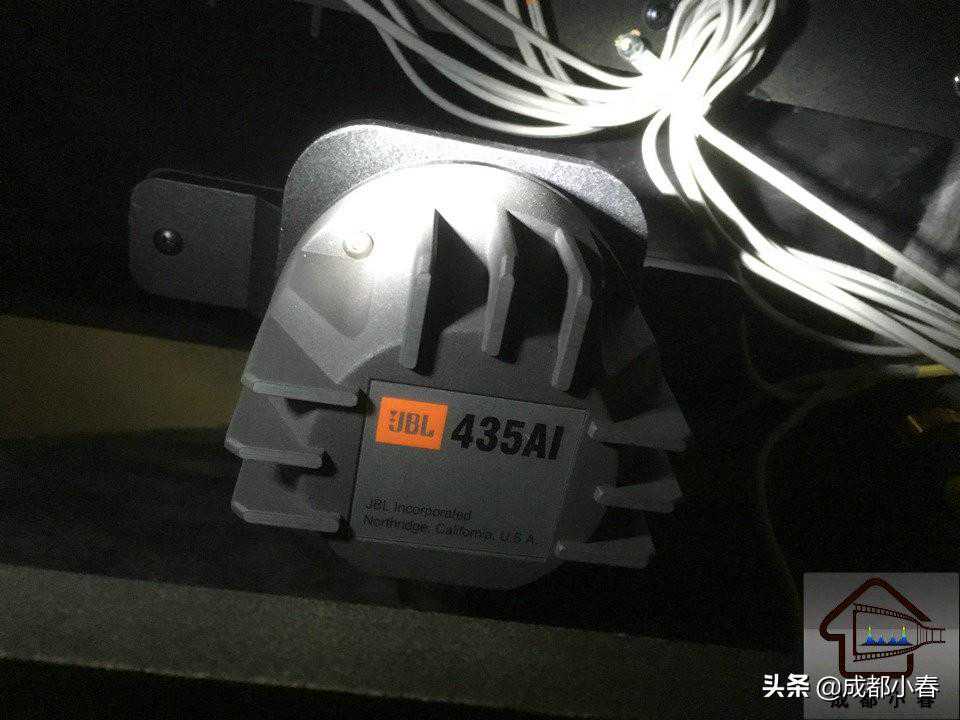

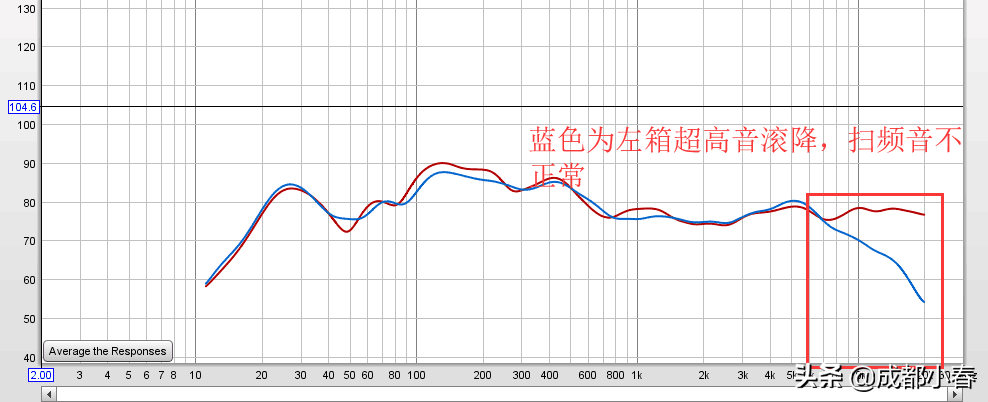

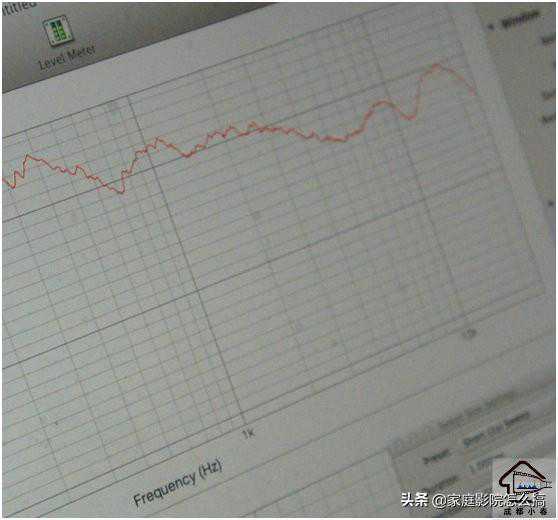

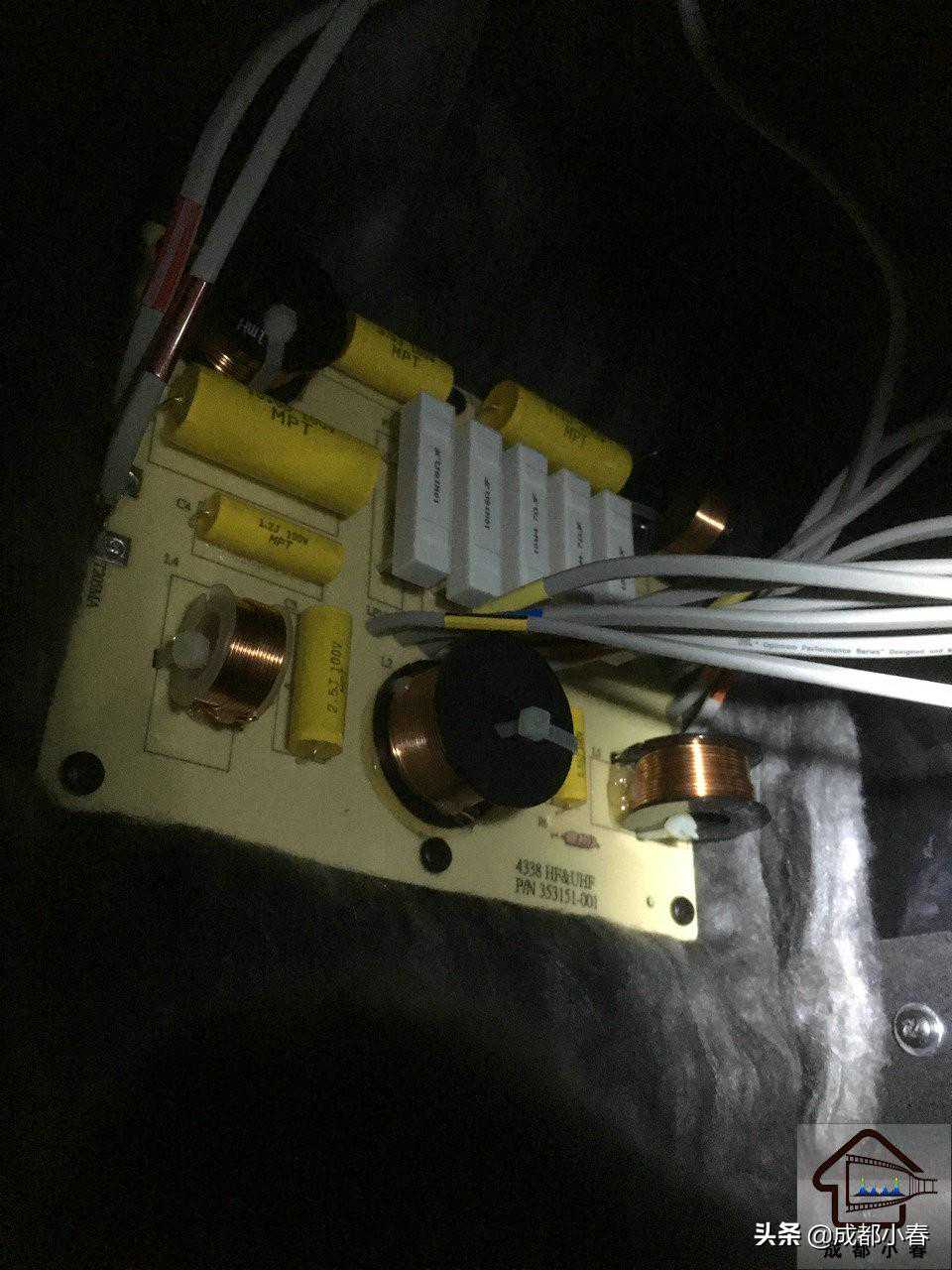

调试中异常处理：因为箱子为介绍买的比较便宜的库存，所以常规扫频发现一只超高音头有铝氧化，扫频中声音不正常，抓取问题，分析处理；

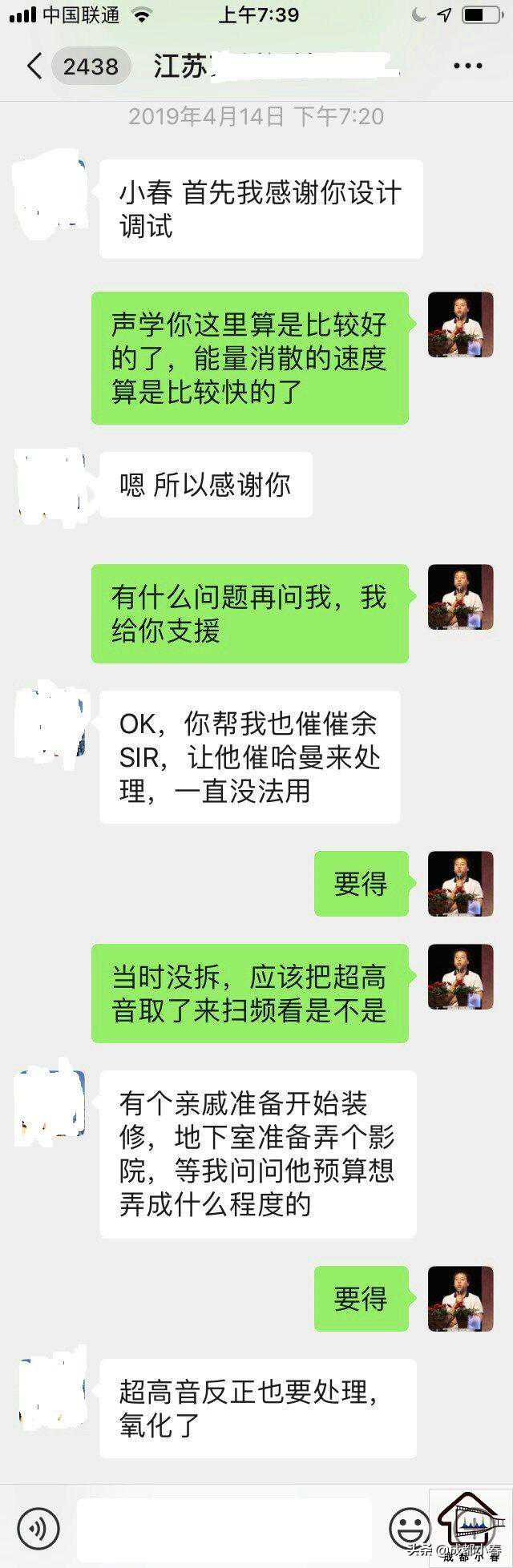

坛友主观体验评价：


报告结束，如有不足，欢迎雅正！
